CONVERTIRE IN BANDA 2 METRI LE RADIO DUCATI RT-714

(EX PUBBLICHE ASSISTENZE  CROCE ROSSA E ALTRI SERVIZI CIVILI)

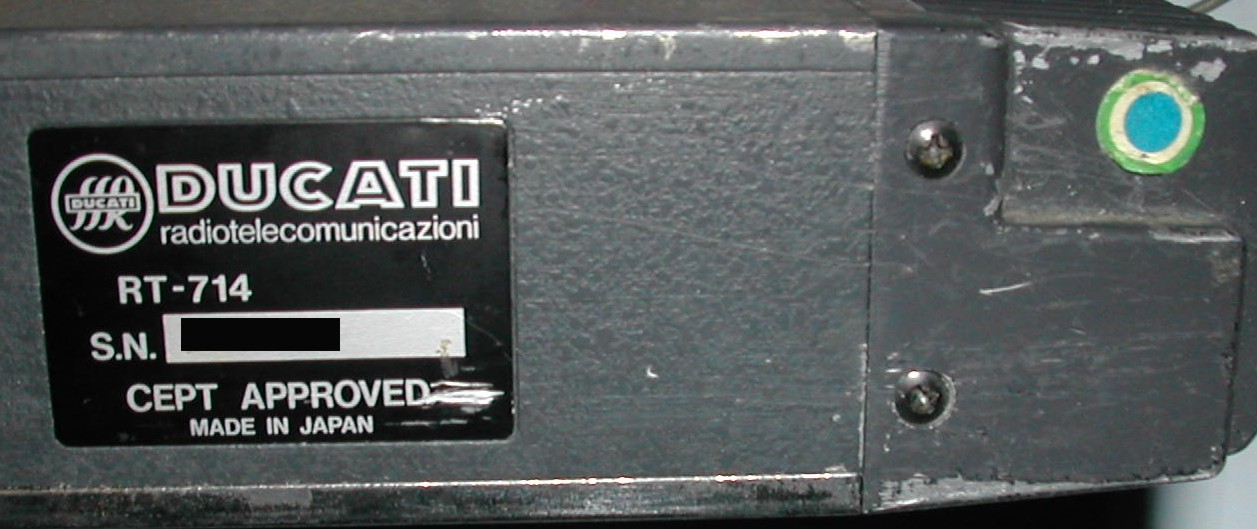

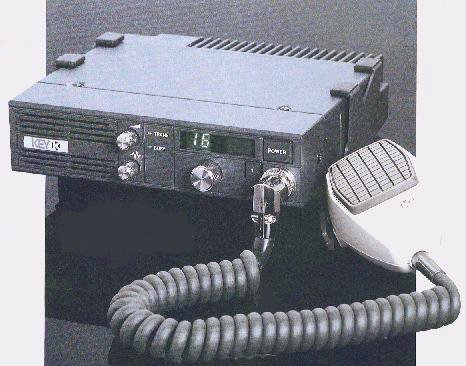

Navigando sul web mi sono imbattuto sulla pagina web di Tom Grady G6IGA scoprendo che le Radio Ducati RT-714 un tempo in dotazione all’unità di Croce Rossa della quale faccio parte sono le Key (Kyodo) Radio con copertura  136-174 Mhz riconoscibile da un bollino blu su fondo bianco e cerchio verde, posto sul lato posteriore destro del raffreddatore dello stadio finale.

Prima di ogni cosa bisogna riprogrammare la eprom 2732 con le frequenze che ci interessano. All’uopo si può usare il programmino di Pete Bason’s KM150 eprom code generator program seguendo le semplici istruzioni allegate. Se desiderate approfondire l'argomento consultate il sito originale in lingua inglese

  www.superiorsignals.co.uk/keyradio.htm

Una volta programmata la eprom bisogna procedere al riallineamento dell’apparato.

• Rimuovere l’eventuale scheda aggiuntiva dei toni
• La serigrafia dei componenti si trova sul retro del coperchio (download serigrafia )

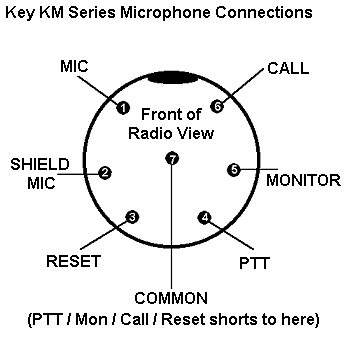

• Cortocircuitare i pin 25 - 24 (audio) e 22 – 21 (ptt) come da figura.

• Impostare la radio sul canale corrispondente al centro banda

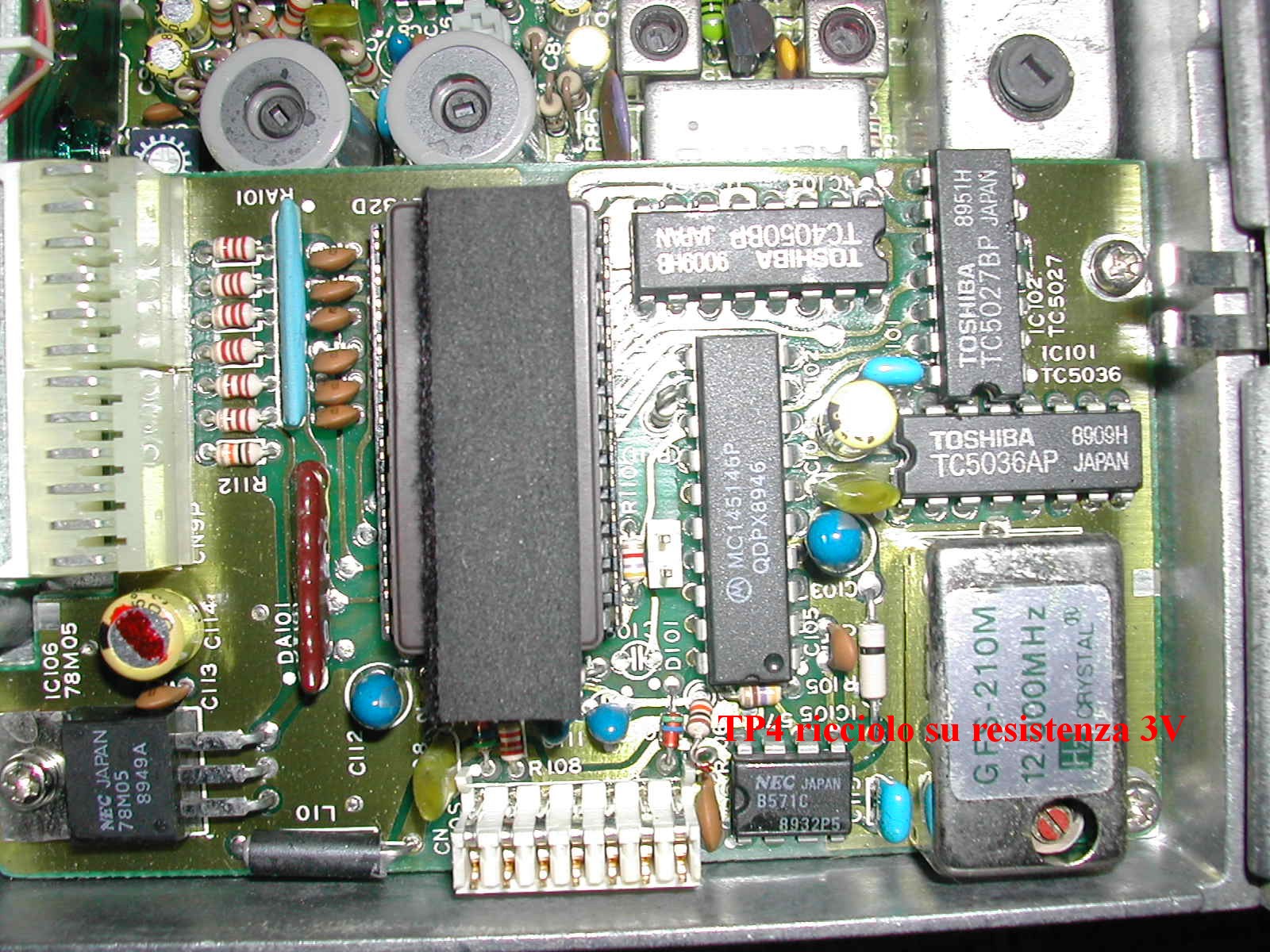

• Connettere il tester al T.P. 4 (ricciolino sulla resistenza)

Download immagine

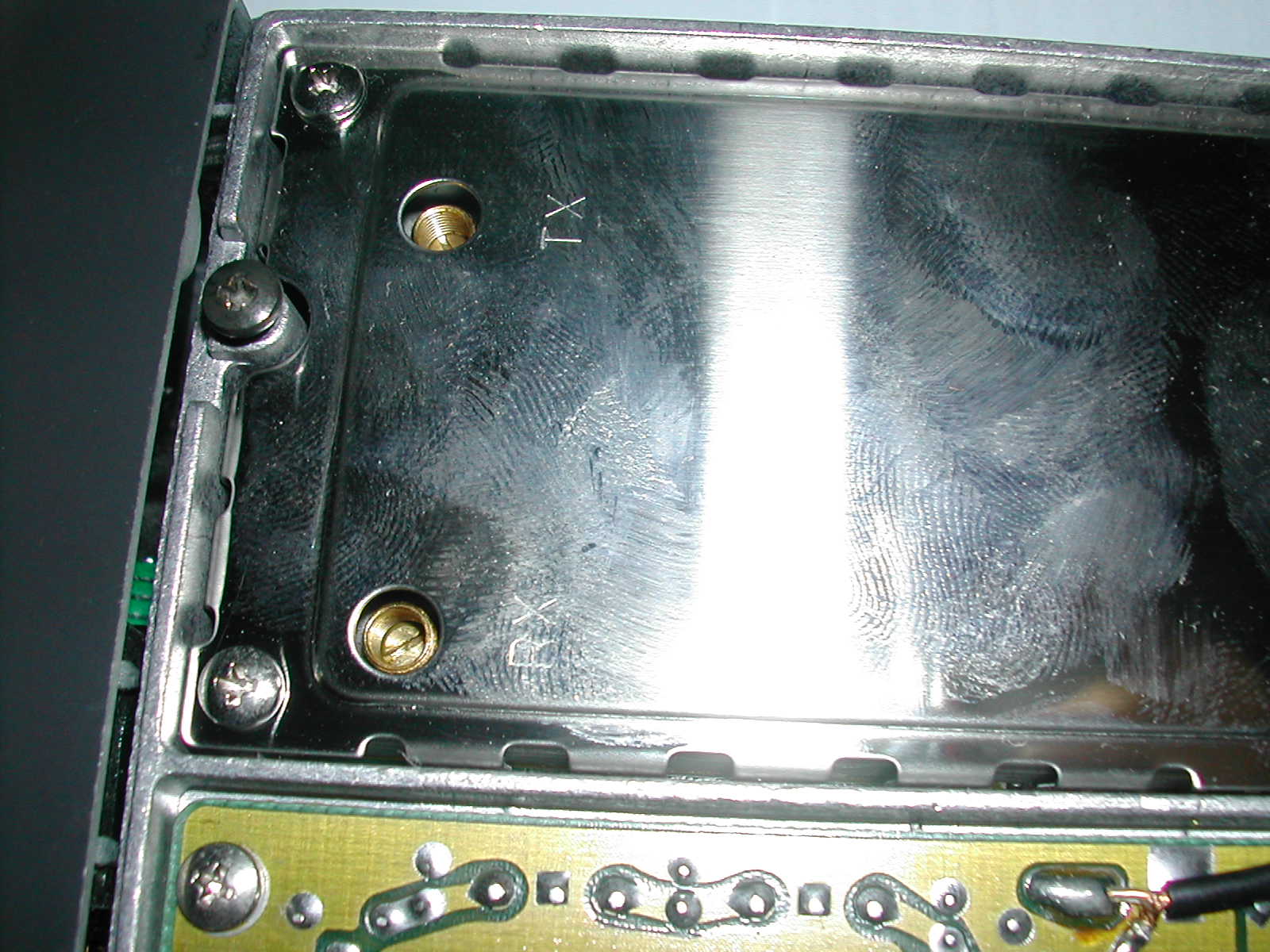

• Regolare i due trimmer marcati RX e TX del VCO situati sulla parte inferiore dello stesso fino a leggere 3 volts sia in ricezione che in trasmissione. Il led rosso del TX si accenderà solo a VCO agganciato

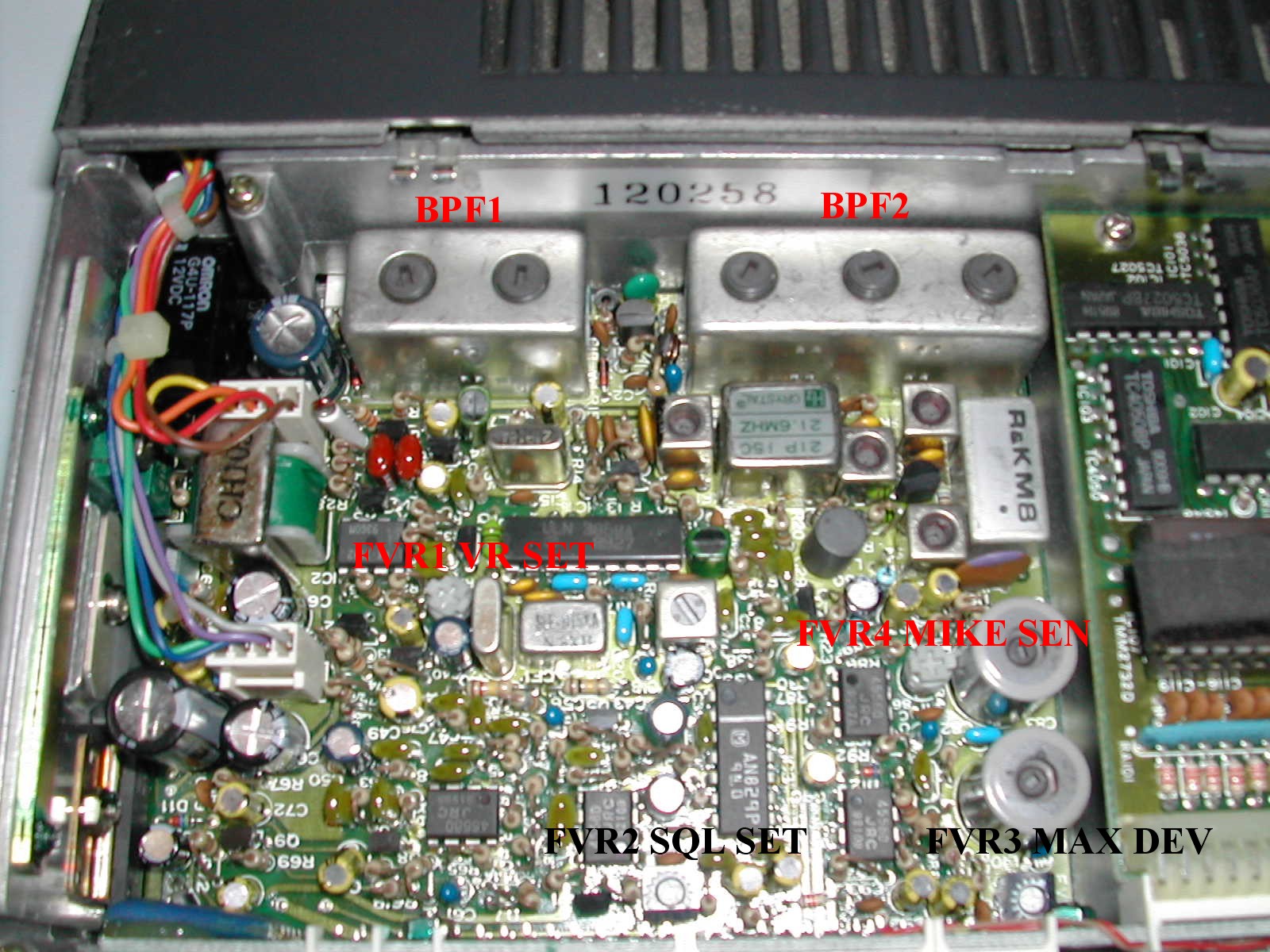

• Regolare i filtri BPF1 e BPF2 per la migliore ricezione (come potete vedere dalla foto i nuclei sono da portare abbastanza fuori)
• Non regolare L3,L2,T1,T2,T3
• Eventualmente regolare FVR2 per la soglia di intervento dello squelch ( -119 dBm per 12 Sinad ) e FVR4 per la sensibilità del microfono limitando la deviazione a 5 Kz con FVR3 (comunque dovrebbe andare bene così come è)

Download immagine

• Rimuovere la protezione dello stadio finale
• Collegare un wattmetro e un carico fittizio adeguato al bocchettone di antenna
• E’ importante non eccedere la potenza di uscita 10 W o 25 W a seconda delle versioni e una buona regolazione dell'ALC.

Download immagine

• FVR201 regola la potenza in uscita, FVR202 regola l'ALC. Ruotare FVR201 fino a ridurre del 50% la potenza in uscita, controllare che la tensione di collettore del transistor 2SA496  (test pin) sia di circa 6 Volts. Riposizionare FVR202 per la massima potenza. Rimuovere il carico fittizio e regolare FVR202 fino a leggere la tensione di cui sopra. Fare le regolazioni il più velocemente possibile onde evitare di danneggiare lo stadio finale. Ricollegare il carico e ruotare FVR201 senza ritoccare FVR202 fino ad ottenere la potenza voluta. Altre eventuali regolazioni richiedono l'uso di un analizzatore di spettro.

• Richiudere il tutto e provare ON AIR

Da prove da me effettuate non ho riscontrato apprezzabili differenze tra il DUCATI modificato e altri apparati commerciali, sia come sensibilità in RX che rendimento in Tx.

E' mia intenzione provare l'apparato in APRS collegandomi sul pettine ove si inserisce la scheda dei toni. Inoltre voglio inserire il tono a 1750 e portare il numero dei canali a 80 usando due banchi dati della eprom.

Posso programmare la eprom a un prezzo orientativo di € 5,00 + spese di spedizione dietro fornitura della stessa vergine o quella originale dell'apparato. E gradito inoltre il file con le frequenze desiderate. Programmerò solo frequenze compresa tra 144,000 e 146,000 Mhz

Questa mia breve traduzione è stata realizzata col permesso dell'autore Tom Grady G6IGA al quale porgo ancora i miei più sentiti ringraziamenti.

Questa pagina sarà aggiornata con ulteriori aggiunte riguardanti il DUCATI RT-714 nel frattempo  sono a disposizione per eventuali chiarimenti e segnalazioni di errori e migliorie a quanto esposto.

73 de Roberto IW1PUR
